4H炮塔铣床参数:
参数 | 单位 | 4H立式炮塔铣床 |
工作台面积 | mm | 1370×254 |
工作台纵向行程(X) | mm | 780 |
工作台横向行程(Y) | mm | 380 |
垂向行程(Z) | mm | 300 |
主轴孔锥度 | R8 | |
主轴端面到工作台面距离 | mm | 80~400 |
主轴中心到立柱导轨距离 | mm | 100-650 |
主轴转速范围 | r/min | 75-4550 |
工作台“T”型槽数 | 3 | |
“T”型槽宽度 | mm | 16 |
“T”型槽间距 | mm | 80 |
主电机功率 | Kw | 2.2Kw |
三向进给交流电机扭矩 | N·m | |
外型尺寸 | mm | 1566×1650×2100 |
毛重 | Kg | 1300 |

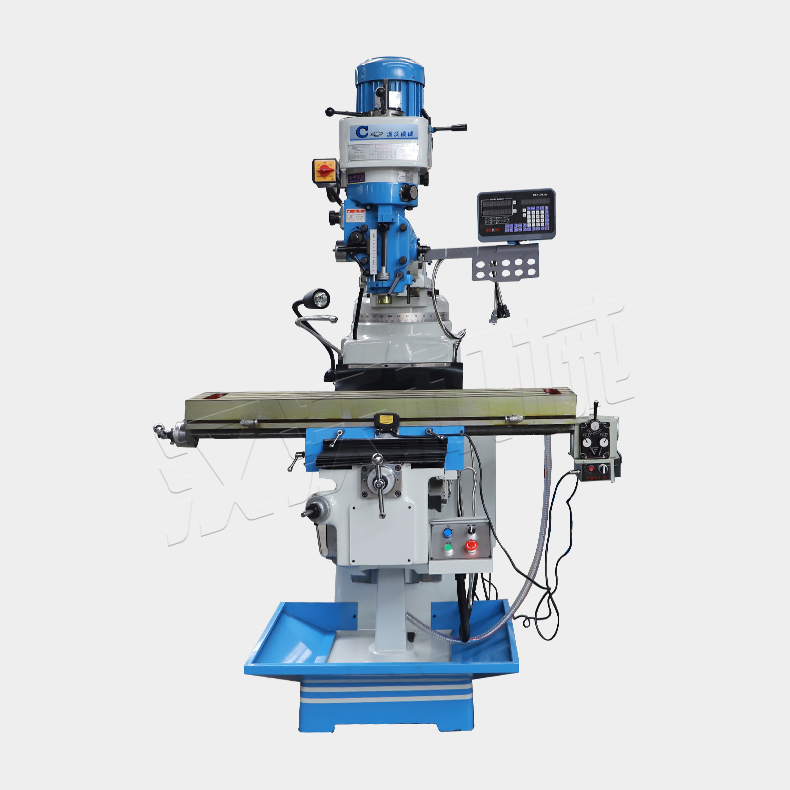

4H炮塔铣床概述:
4H立式炮塔铣床是一种由工作台带动工件移动,高速主轴带动刀具旋转进行切削,形状与炮塔相似的铣床。炮塔铣床结构紧凑,体积小,灵活性高,铣头能左右回转90度,前后回转45度,摇臂不仅能前后伸缩,并可在水平面内作360度回转,大大提高了机床的有效工作范围。炮塔铣床主要适用于成批生产,单件小批生产,机械加工部门、工具修理部门.模具制作部门生产使用。
机床刚度高、加工精度好,适用于加工各种平面、孔或平面复杂形状的零件。在一次装夹后,可连续完成对零件的铣削、钻孔、镗孔、扩孔、铰孔及攻丝等多种加工工序。广泛用于机械、电子部门的各行各业,是现代化国防工业、汽车、拖拉机、模具、轻工机械等行业技术改造、设备更新换代的理想设备。
