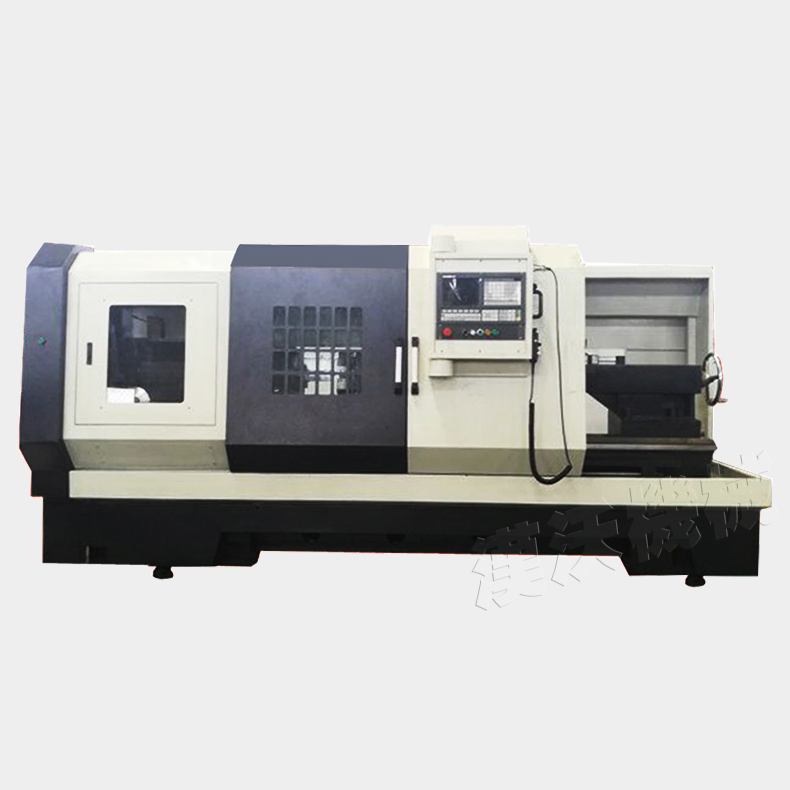

CK6180数控车床技术参数:
项目 | 机床规格及主要技术参数 | 备注 | ||
系统 | 数控系统 | GSK980TDC | ||
工作 | CK6185E | |||
范围 | 床身 大回转直径 | φ850mm | ||
滑板上 大车削直径 | φ480mm | |||
大工件长度 | 1000/1500/2000/3000mm | |||
主轴 | 主轴轴端 | C-11 | ||
主轴孔前端锥度 | 公制φ120 1:20 | |||
主轴通孔直径 | φ105mm | |||
主轴调速范围 | 25~850 r/min(三档机械变速,变频无极调速) | |||
主轴电机 | 三相异步电机11 Kw | |||
坐标轴 | 横向(X轴) 大行程 | 450mm | ||
纵向(Z轴) 大行程 | 1200/1700/2100/3100mm | |||
X轴 大进给速度 | 4m/min | 标配 | ||
Z轴 大进给速度 | 5m/min | 标配 | ||
滚珠丝杆直径*螺距 | X向:32*05 Z向:50*10 | 标配 | ||
导轨跨度 | 600mm | |||
重复定位精度 | ±0.005mm | 标配 | ||
回转 | 刀架型式 | 国产电动回转刀架 | 标配 | |
刀架 | 刀座数量 | 四位 | 标配 | |
外径、端面刀柄规格 | 32mmX32mm | 标配 | ||
夹紧 | 手动卡盘 | K11 400/C11三爪手动卡盘(可选15寸中空液压卡盘) | 标配 | |
尾座 | 尾座套筒直径 | φ100mm | ||
顶尖套 大行程 | 250mm | 标配 | ||
顶尖套锥度 | MT6 | 标配 | ||
冷却 | 冷却水泵 | AB-25;125W(三相电泵) | 标配 | |
自动润滑装置 | DHB-(TM)3型电动润滑泵泵 | 标配 | ||
传动 | 主轴轴承 | 国产高精度轴承(新哈) | 标配 | |
部件 | 滚珠丝杠 | 国产高精度滚珠丝杠(北方岐山) | 标配 | |
丝杠轴承 | 国产高精度丝杆轴承(新哈) | 标配 | ||
硬轨 | 自制 | 标配 | ||
灯具 | 工作照明灯 | JC-38B 40W DC24V | 标配 | |
随机 | 装箱清单 | 一份 | 标配 | |
资料 | 合格证明书 | 一本(精度检测表) | 标配 | |
机械说明书 | 一本 | 标配 | ||
电器说明书 | 一本(电器原理图) | 标配 | ||
操作说明书 | 一本 | 标配 | ||
其它 | 机床总电容量 | 18kW | 标配 | |
机床净重(约) | 3900/4500 /5400/6900kg | 标配 | ||
机床外形尺寸 | 3300/3800/4300/5300mm×2000mm×2000mm | 标配 |
